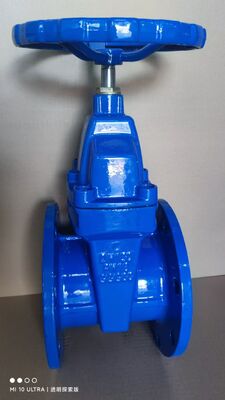

  • Non-Rising Stem Resilient Seated Gate Valve with Bidirectional Sealing for Water and Wastewater Systems
Miejsce pochodzenia Chiny
Nazwa handlowa YOUWEI

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Tworzywo Odlew, mosiądz, stal nierdzewna, żeliwo sferoidalne, GGG40 Rozmiar portu DN50-DN1200,standardowe,2"-24",DN50-800,3/4"
Moc Ręczny, uruchamiany elektrycznie, hydrauliczny, obsługiwany kołem ręcznym, GO Ciśnienie Średnie ciśnienie, niskie ciśnienie, PN10-16, PN1.0/PN1.6, 250PSI
Temperatura mediów Średnia temperatura, normalna temperatura, niska temperatura, -10 ~ 100 ℃ Głoska bezdźwięczna Woda, olej itp., Gaz i tak dalej
Aplikacja Ogólne, nawadnianie, dystrybucja wody, przemysł, systemy wodne Struktura Zasuwa, motylek, zasuwa niewznosząca się
Standardowe lub niestandardowe Standard Nazwa produktu zasuwa elektryczna, żeliwna elektryczna zasuwa z niewznoszącym się trzpieniem DN40-DN600, DIN/BS z p
Standard DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Rozmiar DN40-DN600, DN50 ~ DN 1000,2''-24'',DN15 do 100
Połączenie Końcówki kołnierzowe, kołnierze podwójne, BSP, końcówki gniazdowe, gwint wewnętrzny Materiał korpusu Żeliwo sferoidalne, DI/CI, DI, żeliwo, mosiądz
Kolor Niebieski, na życzenie klienta, na życzenie klienta, żółty, SZARY Średni Woda, woda, olej gazowy
Typ Zawór odcinający, normalnie otwarty, 2-drogowy, trzpień niewznoszący/NRS Typ zaworu Zasuwa
Foka wyłożona gumą, metal, PTFE
Podkreślić

Zasuwa z trzpieniem niewznoszącym

,

Wzmocniony zawór wejściowy

,

Dwu-dyrekcyjny zawór zamknięcia
Zostaw wiadomość
opis produktu
Niewzrostujący, elastyczny, siedzący zawór bramkowy
Przegląd produktu
Niepodnoszący się odporny na korzenie zawór wejściowy to zawór zamknięcia specjalnie zaprojektowany do obsługi systemów rurociągowychwoda, ścieki i inne płynne substancje nieżrąceJego podstawowe cechy łącząniewychodzące łodygiprojektowanie zelastyczna miękka uszczelnienie, osiągając wyjątkową wydajność w kompaktowej konstrukcji, niezawodnym uszczelnieniu, łatwej obsłudze i zerowym wycieku.systemy ochrony przeciwpożarowejJest szczególnie odpowiedni do instalacji w ograniczonych przestrzeniach, takich jak pionowe szyby lub podziemne rurociągi.
Główne cechy i zalety
  • Kompaktna konstrukcja, oszczędność miejsca
    Niepodnoszący się kształt kształtu kształtu kształtu: kształt kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtu kształtuW porównaniu z podnoszącymi się zaworami bramy macierzystej, ta konstrukcja znacząco oszczędza przestrzeń instalacyjną.
  • Dwu kierunkowe uszczelnienie, zerowe wycieki
    Elastyczne siedzenie: brama jest całkowicie zakapsuła z wysokiej jakości gumy (np. EPDM, NBR) lub posiada wbudowany elastyczny pierścień uszczelniający.uszczelnienie szczelinkowew obu kierunkach przepływu pod niskim i wysokim ciśnieniem, zapewniając całkowite wyłączenie przepływu mediów.
  • Niski moment obrotowy, prosta obsługa
    Ponieważ łodyg nie porusza się ośniowo, należy pokonać tylko tarcie w mechanizmie z przędzeniami, co powoduje niski moment obrotowy wymagany do otwierania i zamykania,umożliwiające łatwe obsługiwanie ręczne nawet w zastosowaniach o dużej średnicy.
  • Niska odporność na przepływ, duża zdolność przepływu
    Po całkowitym otwarciu zawór zapewnia płynny przepływ z otworem zasadniczo równym średnicy wewnętrznej rurociągu, minimalizując spadek ciśnienia w mediach.
  • Odporny na korozję, trwały i łatwy w konserwacji
    Nieżrąca konstrukcja wewnętrzna: wnętrze i brama wału są zazwyczaj pokryte gładkim, mocno wiążącym się proszkiem z żywicy epoksydowej poprzez opryskiwanie elektrostatyczne,skuteczne zapobieganie korozji i skalowaniuProjekt o niskim zużyciu: Główne ruchome części (płata, matica) są zamknięte i chronione w ciele zaworu.Znośne elastyczne elementy uszczelniające można wymienić jako kompletną jednostkę, zapewniając niskie koszty utrzymania.
  • Struktura monobloków, wysoka wytrzymałość
    ciało zaworu jest zazwyczaj wytwarzane jako pojedynczy, wysokiej wytrzymałości odlewy z materiałów takich jak żelazo elastyczne (np. QT450-10),zapewnienie solidnej konstrukcji odpornej na wysokie obciążenia rurociągów.
Typowa konstrukcja
Ciało:Odlewanie monobloków z uproszczonym przepływem.
Głowica:Przypięty do ciała, tworząc komorę ciśnienia.
Stąb:Wykonana ze stali nierdzewnej (np. SS304, SS316) z trapezoidalną nicią do przenoszenia, zapewniającą odporność na zużycie i korozję.
Wrota:Wykorzystuje się w tym celu urządzenia do przechowywania danych, w tym urządzenia do monitorowania i monitorowania danych, w tym urządzenia do monitorowania danych.
System uszczelniający:Główna uszczelnia się między elastyczną powierzchnią bramy a metalowym siedzeniem w nadwoziu (lub osadzonym pierścieniem uszczelniającym).Uszczelnienie łodyg jest zapewniane przez pierścienie O lub pudełko wypełniające, aby zapobiec wyciekowi zewnętrznemu.
Mechanizm uruchamiania:Obrót koła ręcznego w kierunku wskazówek zegara zamyka zawór; w kierunku przeciwwskazowym otwiera go.korony przedłużeniowe do pracy w podziemiach, osłony dziury zaworu, lubelektryczne/pneumatyczne siłownikido pracy nad ziemią lub zdalnej.
Parametry techniczne
Parametry Specyfikacja
Średnica nominalna DN50 ~ DN600 (2" ~ 24")
Ciśnienie nominalne PN10/16, klasa 125/150
Temperatura pracy 0°C ~ +70°C (Zależy od elastomeru; EPDM nadaje się do wody, maksymalnie do 120°C)
Stosowane media Woda, ścieki, woda surowa, powietrze i inne neutralne płynów
Rodzaj uruchomienia Ręczne (koło ręczne), podłogowe przedłużające, elektryczne, pneumatyczne
Materiał nadwozia Żelazo elastyczne, stal odlewana, stal nierdzewna
Wnętrze powłoki żywica epoksydowa (zgodna z normami dotyczącymi wody pitnej, np. NSF/ANSI 61)
Powierzchnia powierzchni Epoxy tar lub powłoka odporna na korozję do zastosowań ciężkich spełniająca wymagania środowiskowe
Materiał pieczęci EPDM (woda), NBR (ropa naftowa, gaz), NR (kauczuk naturalny) itp.
Zakończenie połączenia Flanged (RF), Grooved
Obszary zastosowań
  • Izolacja w głównych i odgałęzionych liniach miejskich sieci wodociągowych i kanalizacyjnych
  • Systemy wodociągowe i przeciwpożarowe w kompleksach mieszkalnych, fabrykach i szkołach
  • Rurociągi wprowadzane i wyprowadzane do oczyszczalni wody i stacji pompowych
  • Systemy nawadniania rolniczego
  • Przemysłowe systemy krążenia wody
Rozważania dotyczące wyboru
  1. Potwierdzenie rodzaju nośnika, temperatury i zakresu ciśnienia w celu wyboru odpowiednich materiałów nadwozia i materiałów uszczelniających
  2. W oparciu o powierzchnię instalacji rurociągu, zdecyduj międzyniewychodzące łodygilub wznoszącej się konstrukcji pnia
  3. Sprawdź, czy normy łączenia rurociągu (np. otwór flanszy, klasa ciśnienia) odpowiadają specyfikacjom zaworu
  4. W przypadku instalacji podziemnych należy określićrodzaj i długość łodygi przedłużająceji zapewnić dopasowanie dziury zaworu
