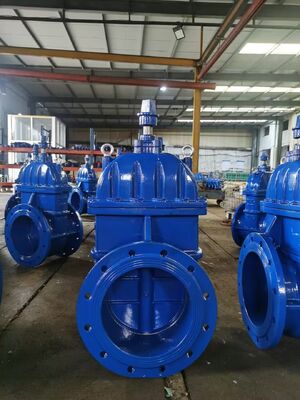

Metalowy zawór bramowy z dwukierunkowym uszczelnieniem bezciekowym, pełną parą uszczelnienia metalowego i stabilnością wysokiej temperatury dla służby straży

Przegląd produktu

Zawór klasy przemysłowej specjalnie zaprojektowany do ochrony i izolacji w krytycznych systemach procesowych.Jego podstawową misją jest zapewnienie absolutnie niezawodnego punktu wyłączenia przed lub po dole krytycznego sprzętu (takich jak zawory sterujące)., pompy, sprężarki lub przyrządy pomiarowe). Wykorzystując pełną metalową parę uszczelniającą, zapewnia długotrwałe, stabilne iobustronne uszczelnienie bez wyciekuw trudnych warunkach, w tym w wysokich temperaturach, wysokim ciśnieniu, środkach korozyjnych lub płynów zawierających cząstki.ten zawór może bezpiecznie odizolować urządzenia z systemu, co minimalizuje czas przestojów i zapewnia bezpieczeństwo i ciągłość całej działalności zakładu.

Konstrukcja podstawowa i zalety

1Zaprojektowany do ochrony, niezawodnej izolacji

• Pozycjonowanie podstawowych funkcji: Zaprojektowane specjalnie do obsługi izolacyjnej, wyposażone w solidną konstrukcję i niezawodną pracę w celu zapewnienia zabezpieczenia przed awariami podczas konserwacji urządzeń podstawowych.

• Zwiększona dostępność systemu: umożliwia utrzymanie poszczególnych urządzeń krytycznych bez zakłócania ogólnego przepływu procesu, znacząco poprawiając efektywność operacyjną instalacji.

2. uszczelnienie z twardych stopów, ekstremalna trwałość

• Parę uszczelniającą w pełnym metalu: Powierzchnie uszczelniające bramy i siedzenia wykorzystują materiały twarde, takie jak nakład Stellite, powłoka z węglanu wolframu lub obróbka przezusztywniająca, zapewniająca wyjątkową odporność na zużycie,wytrzymałość na podrażnienie, i odporność na korozję.

• Przystosowanie się do trudnych warunków: Doskonale nadaje się do zastosowań w warunkach wysokiej temperatury, wysokiego ciśnienia, płynów o dużej prędkości oraz nośników zawierających drobne cząstki stałe.

• Stabilność w wysokich temperaturach: Metalowe materiały uszczelniające nie rozkładają się ani nie rozkładają w wysokich temperaturach, zapewniając długotrwałą integralność uszczelniającej w warunkach cyklu termicznego.

3. Solidna konstrukcja i elastyczna konfiguracja

• Wzory wielokrotnych dysków: Dostępne wsztywny klinlubelastyczny klinWzornictwo elastycznego klinia lepiej kompensuje deformacje spowodowane wahaniami temperatury, zapewniając lepszą wydajność uszczelniającą.

• Niezawodne uruchomienie: standardowa konfiguracja zawieraZewnętrzne wiertło i jarzmo (OS&Y)konstrukcja, w której pozycja wzrokowa pnia pozwala na łatwe potwierdzenie stanu; dostępne są opcjonalne koła ręczne, sterowniki biegów lub napędniki elektryczne/pneumatyczne.

• Szeroki wybór materiałów: Kluczowe komponenty, takie jak nadwozie, dysk i łodygę, mogą być dostarczane w różnych materiałach zgodnie z międzynarodowymi standardami, takimi jak ASTM i ASME, w tym stal węglowa, stal nierdzewna, stal dupleksowa, Monel,i więcej..

Dlaczego wybierać nasze ściśle zamknięte zawory?

Zapewniamy więcej niż tylko zawór.kluczowe rozwiązanie bezpieczeństwaKażdy zawór jest 100% ciśnienie i siedzenie przetestowane przed wysyłką według rygorystycznych norm, takich jakWymagania w zakresie bezpieczeństwa, zapewniając, że każda jednostka jest gotowa do wykonywania swoich obowiązków jako "stróż bezpieczeństwa" w systemie.Nasz zespół inżynierów może zalecić optymalną kombinację materiałów i projekt w oparciu o specyficzne warunki procesu (ciśnienie, temperatury, mediów), osiągając najniższe całkowite koszty posiadania.

Typowe scenariusze zastosowań

• Ochrona w górnej części rzeki: Zainstalowane przed krytycznym sprzętem, takim jak zawory sterujące, zawory obniżające ciśnienie lub przepływomierze, służące jako podstawowy zawór izolacyjny.

• Izolacja w dół rzeki: Zainstalowane przy wyjściu pomp lub sprężarek do izolacji urządzeń do utrzymania.

• Izolacja odcinka linii krytycznej: Używane na liniach produkcyjnych lub użytkowych wymagających absolutnie niezawodnego wyłączenia.

• Przemysł: szeroko stosowane w przemyśle ropy naftowej i gazu (w górnym, środkowym i dolnym zakresie), petrochemicznym, przetwarzaniu chemicznym, wytwarzaniu energii (zwłaszcza systemów parowych), metalurgii,i innych gałęzi przemysłu o wymagających warunkach pracy.

Specyfikacje techniczne (przykład)

• Rodzaj zaworu: Metalowy zawór bramkowy z twardym siedzeniem (stryg/prężny kołek), wzniesiony lub niewzniesiony

• Funkcjonalna rola: Zawór ochronny / zawór izolacyjny

• Średnica nominalna: DN50 ~ DN400 (2" ~ 16")

• Klasa ciśnienia: klasa 150 ~ klasa 1500 (PN16 ~ PN250)

• Temperatura pracy: -196°C ~ +650°C (w zależności od wyboru materiału)

• Materiał nadwozia: WCB, LCB, WC6, WC9, CF8, CF8M, stal podwójna, inne stopy

• Materiał powierzchni siedzenia/płyty uszczelnienia: 13%Cr + Stellit, Stellit 6, Karbyd wolframu lub inne twarde stopy

• Zakończenie połączeń: Flankowane (ASME B16.5, EN 1092-1, AS 2129, itp.), Spawanie tylne (ASME B16.25), Spawanie gniazdowe

• Standardy badań: API 598, ISO 5208

• Standardy projektowania: API 600, ASME B16.34
