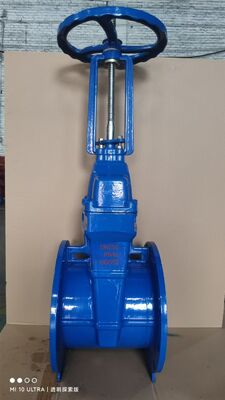

Wyrosły elastyczny zawór bramkowy w żeliwie odlewanej do kontroli przepływu przemysłowego

  • Rising Stem Flexible Wedge Gate Valve in Cast Iron for Industrial Flow Control
Miejsce pochodzenia Chiny
Nazwa handlowa YOUWEI

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Tworzywo Odlew, mosiądz, stal nierdzewna, żeliwo sferoidalne, GGG40 Rozmiar portu DN50-DN1200,standardowe,2"-24",DN50-800,3/4"
Moc Ręczny, uruchamiany elektrycznie, hydrauliczny, obsługiwany kołem ręcznym, GO Ciśnienie Średnie ciśnienie, niskie ciśnienie, PN10-16, PN1.0/PN1.6, 250PSI
Temperatura mediów Średnia temperatura, normalna temperatura, niska temperatura, -10 ~ 100 ℃ Głoska bezdźwięczna Woda, olej itp., Gaz i tak dalej
Aplikacja Ogólne, nawadnianie, dystrybucja wody, przemysł, systemy wodne Struktura Zasuwa, motylek, zasuwa niewznosząca się
Standardowe lub niestandardowe Standard Nazwa produktu zasuwa elektryczna, żeliwna elektryczna zasuwa z niewznoszącym się trzpieniem DN40-DN600, DIN/BS z p
Standard DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Rozmiar DN40-DN600, DN50 ~ DN 1000,2''-24'',DN15 do 100
Połączenie Końcówki kołnierzowe, kołnierze podwójne, BSP, końcówki gniazdowe, gwint wewnętrzny Materiał korpusu Żeliwo sferoidalne, DI/CI, DI, żeliwo, mosiądz
Kolor Niebieski, na życzenie klienta, na życzenie klienta, żółty, SZARY Średni Woda, woda, olej gazowy
Typ Zawór odcinający, normalnie otwarty, 2-drogowy, trzpień niewznoszący/NRS Typ zaworu Zasuwa
Foka wyłożona gumą, metal, PTFE
Podkreślić

Zasuwa z wznoszącym się trzpieniem

,

Wyniki badań

,

zasuwa żeliwna
Zostaw wiadomość
opis produktu
Przegląd produktu

Rising Stem Flexible Wedge Gate Valve to wysokiej wydajności zawór izolacyjny zaprojektowany do wymagających usług przemysłowych.elastyczny dysk klinnyikonstrukcja zewnętrznego śrubu i jarzma (OS&Y) z podnoszącym się łodygem, które razem doskonale rozwiązują wspólne problemy w tradycyjnych zaworach bramowych, takie jak przyklejanie i wycieki w warunkach wysokiej temperatury lub wahających się temperatur.Położenie łodygi jest wyraźnie widoczne, zapewnia intuicyjne wizualne wskazanie stanu otwarcia/zamknięcia zaworu.,i systemów ciepłowniczych.

Główne cechy i zalety
1Wyjątkowa wydajność uszczelniająca (Flexible Wedge Design)

  • Samoprzystosowujące się uszczelnienie:Płytkowy dysk ma konstrukcję podzieloną lub elastyczną, umożliwiającą niewielkie deformacje.lub niewielkie zużycie siedzenia, zapewniając ścisłe zamknięcie dwukierunkowe.

  • Projekt przeciwprzylepienia:Elastyczna konstrukcja zapobiega ryzyku "zablokowania" sztywnego dysku w siedzeniach z powodu rozszerzania cieplnego w wysokich temperaturach, gwarantując płynną i konsekwentną pracę.

  • Zwiększona długość życia siedzenia:Zmniejsza nadmierne zużycie siedzenia spowodowane dużą siłą przycisku, znacząco wydłużając żywotność zaworu i interwał utrzymania.

2Wyraźne wskazanie funkcjonowania i stanu (OS&Y Rising Stem Design)

  • Wskaźnik pozycji wizualnej:Węzły łodyg znajdują się na zewnątrz korpusu zaworu (na jarzmo).lub w pozycji pośredniej poprzez obserwację wysokości rosnącej łodygi, zwiększając bezpieczeństwo i wygodę eksploatacji.

  • Nie wymaga konserwacji:Pudełko opakowaniowe znajduje się nad maską, co umożliwia łatwe sprawdzanie, regulowanie lub wymianę uszczelnienia, nawet gdy zawór jest w pracy pod ciśnieniem,uproszczenie konserwacji.

  • Ochrona wewnętrzna:Węzełki łodyg są odizolowane od nośników linii, zapobiegając korozji i zanieczyszczeniu, zapewniając długoterminową niezawodność mechanizmu uruchamiania.

3. Zdecydowana i niezawodna konstrukcja

  • Struktura sztywnego jarzma:Wysoko wytrzymałe jarzmo zapewnia stabilne wsparcie i prowadzenie pnia, zapewniając stabilną pracę nawet w warunkach wysokiego ciśnienia.

  • Zróżnicowany wybór materiału:Kluczowe elementy, takie jak nadwozie, dyski i siedzenia, mogą być dostarczane z różnych materiałów (np. stali odlewanej, stali nierdzewnej, stali stopowej) w zależności od właściwości nośników (korozja, ścieranie, temperatura).Dostępna jest twarda obudowa ze stopami odpornymi na zużycie.

  • Standardowe połączenia i działanie:Dostępne ze standardowymi połączeniami końcowymi, takimi jak kołnierze (ANSI B16.5, GB, JIS, DIN itp.) lub końcówki z spawaniami z tyłami (ANSI B16.25).

Typowe zastosowania

  • Produkcja energii:Woda do kotła elektrowni, izolacja pary, systemy kanalizacyjne.

  • Petrochemikalia:Izolacja linii przetwarzania ropy naftowej, gazu i chemicznych o wysokiej temperaturze.

  • Ogrzewanie terytorialne:Izolacja linii głównej dla sieci ciepłej wody o wysokiej temperaturze i pary przegrzanej.

  • Ogólny przemysł:Odpowiedni do niezawodnej izolacji różnych rurociągów wodnych, parowych, naftowych i gazowych, w których temperatury pracy mogą wahać się.

Specyfikacje techniczne (przykład)

  • Typ zaworu:Wymagania w zakresie bezpieczeństwa

  • Średnica nominalna:DN50 ~ DN600 (2" ~ 24")

  • Klasa ciśnienia:PN16 ~ PN250 (klasa 150 ~ klasa 1500)

  • Temperatura pracy:-29°C ~ +425°C (ponieważ na żądanie dostępne są wyższe temperatury)

  • Materiały ciała:WCB, WC6, WC9, CF8, CF8M, Inne stopy specjalne

  • Połączenia końcowe:Flanki zgodnie z ANSI B16.5, GB, JIS, DIN itp.; spawanie tylne według ANSI B16.25

  • Opakowanie:Elastyczny grafyt, PTFE (wybierany w zależności od temperatury)

  • Akcja:Koło ręczne, operator biegów biegów, elektryczny aktuator, aktuator pneumatyczny
